一、   在線式巡檢管理系統開發背景概述

企事業單位在國際大形勢的影響下，管理工作的要求越來越規范化、科學化，人性化。大型的企業單位在考核巡檢的過程中，一直是一個很困擾管理人員的問題。1：設備問題故障問題不能及時的反映給調度，調度無法了解當時該設備裝置是否有人巡檢過；2：該人在在危險區域巡檢的過程中，是否能保障人身安全。3：手持的巡檢設備人為損壞率很高，巡檢工拿著對講機、F扳手、以及一些維修設備登高攜帶不方便等因素。因此我公司結合多家?；沸袠I(yè)和大型工礦行業、大型集團性公司的需求，為其量身定制該套巡檢系統。此系統為在線式巡檢系統（可擴展會議簽到系統、門禁管理、員工指紋、人臉考勤、視頻聯動、售飯、訪客、人員進出管理系統等多個個子系統）來進行實施管理，針對在線巡檢系統做如下闡述。

二、在線巡檢系統的特點

在線電子巡檢系統能有效地監督和管理巡邏情況，可以準確地記錄巡邏人員的巡邏時間、次數及線路，使用靈活、操作簡單和針對性強的特性，對于監督、規范和提高巡邏工作極具借鑒價值。同時，“在線電子巡檢”系統能夠依托計算機信息網絡，做到資源共享，便于各個部門及管理人員了解巡檢情況。我公司在全世界率先研發出了在線式巡檢管理系統，采用世界領先的網絡傳輸、識讀速度快準確率高, 工作時具有讀卡成功提示和傳輸成功提示功能。從而記錄巡檢人員所巡路線及到達指定位置的時間，并實時上傳到監控中心。從而實現對巡檢工作狀態有效管理和現場突發事件的及時處理。該系統極大地提高了各類巡檢工作的規范化及科學化水平，杜絕了對巡檢人員無法科學、準確的考核和被巡檢對象有效的監控現象，有效地保障了被巡檢設施處于正常工作狀態。并對突發事件的應急處理提供了最有效的解決方案。

三、在線式巡檢管理系統工作原理及設計原則、先進性

工作原理：是在每一個關鍵點上安裝電子巡查器，該巡查器通過8芯控制線與巡檢主機連接，巡檢主機采用TCP/IP協議與服務器或云平臺連接，當巡檢人員手持一卡通卡片在電子巡查器上識別，設備自動識別該卡片，識別設備將該卡片的編碼和時間與識別設備的編碼通過巡檢主機一同傳輸?shù)椒?wù)器，服務器實時比對預先數據庫所設置的內容，分析、處理得出最終是否正常巡檢的依據，并實時顯示在監控室的畫面上。

設計原則：

2  可靠性：系統可保證長期安全地運行。系統中的硬軟件及信息資源應滿足可靠性設計要求；

2  安全性：系統具有必要的安全保護和保密措施，有很強的應對計算機犯罪和病毒的防范能力，支持多用戶分級管理的要求；

2  容錯性：系統具有較高的容錯能力，有較強的抗干擾性。對各類用戶的誤操作應有提示或自動消除的能力；

2  適應性：系統對不斷發展和完善的統計核算方法、調查方法和指標體系具有廣泛的適應性；

2  可擴充性：系統的硬軟件具有擴充升級的余地，不可因硬軟件擴充、升級或改型而使原有系統失去作用；

2  實用性：注重采用成熟而實用的技術，使系統滿足用戶業務需求；

2  先進性：在實用的前提下，采用網絡模塊，跟蹤國內外最先進的計算機硬軟件技術、信息技術及網絡通信技術，使系統具有較高的性能指標；

2  易操作性：貫徹面向最終用戶的原則，建立友好的用戶界面，使用戶操作簡單直觀，易于學習掌握；

多系統性：系統支持Windows各個操作系統

先進性

1：整個系統采用國際先進的高密存儲高速讀卡技術，支持全天候適用于各種復雜環境（粉塵、低溫、高溫、雨雪天）。

2：符合國際/工業標準，滿足實時應用及高可靠性要求

3：使用壽命長，一次安裝可使用10年以上。

4：采用通用的操作系統、數據庫和應用軟件提高了系統的可維護性；符合國際工業標準，方便第三方開發的應用接口和系統集成，支持系統功能的延伸及擴展。

5:實現對現場巡檢人員實時監控，達到集中管理

6：解決普通巡檢模式下布點和數據無法實時上傳的問題

7：解決傳統模式下無法使用實時巡檢監控問題；解決現場突發事件的應急處理實現對現場人員緊急調動

8：解決感應式巡檢模式下無法在電場及磁場條件下使用；

四、在線巡檢系統與離線巡檢系統的對比表

五、系統構成：

防爆在線巡檢系統包括防爆巡查器、防爆轉換主機（一拖二、一拖四）、鈞冠云巡檢一卡通平臺、通訊器材、布線輔材等。

防爆巡查器（鈞捷安FBJX-YA1011-D）

技術指標

工作電壓：9～15VDC；

工作電流：≤60mA；

工作溫度：-40～60℃；

工作濕度：10%～90%RH；

工作頻率(ID卡) ：125K±1KHz（可定制）；

工作頻率(MF卡)：13.56MHz±1KHz；

感應距離 ：≤120mm(ID)，≤80mm(MF)；

響應時間 ≤120ms；

產品材質：硅鋁合金表面噴塑；鋼化玻璃；內置不銹鋼固定架

輸出格式：標準韋根26格式；

防水等級：IP67；

規格尺寸：300mmx300mx150mm；

固定模式：四個萬向固定架

出線接口：DN20內絲接口

抗干擾性：不受金屬磁場干擾

液晶顯示：OLED雙色顯示（128×64點陣），顯示防爆轉換主機的時間。

時間校正：防爆轉換主機每次上電自動校正讀卡器的時間，或每天1：00自動與控制器時鐘同步

讀卡提示：OLED顯示{歡迎讀卡}；喇叭音樂提醒；LED環狀燈閃爍（多彩燈光變換）

接線方式：6條通訊線與巡檢控制器連接，分別為VCC,GND,D0,D1,+,-

防爆等級：EXDIICT6Gb——標準一對一的防爆認證證書

外觀專利：實用新型專利

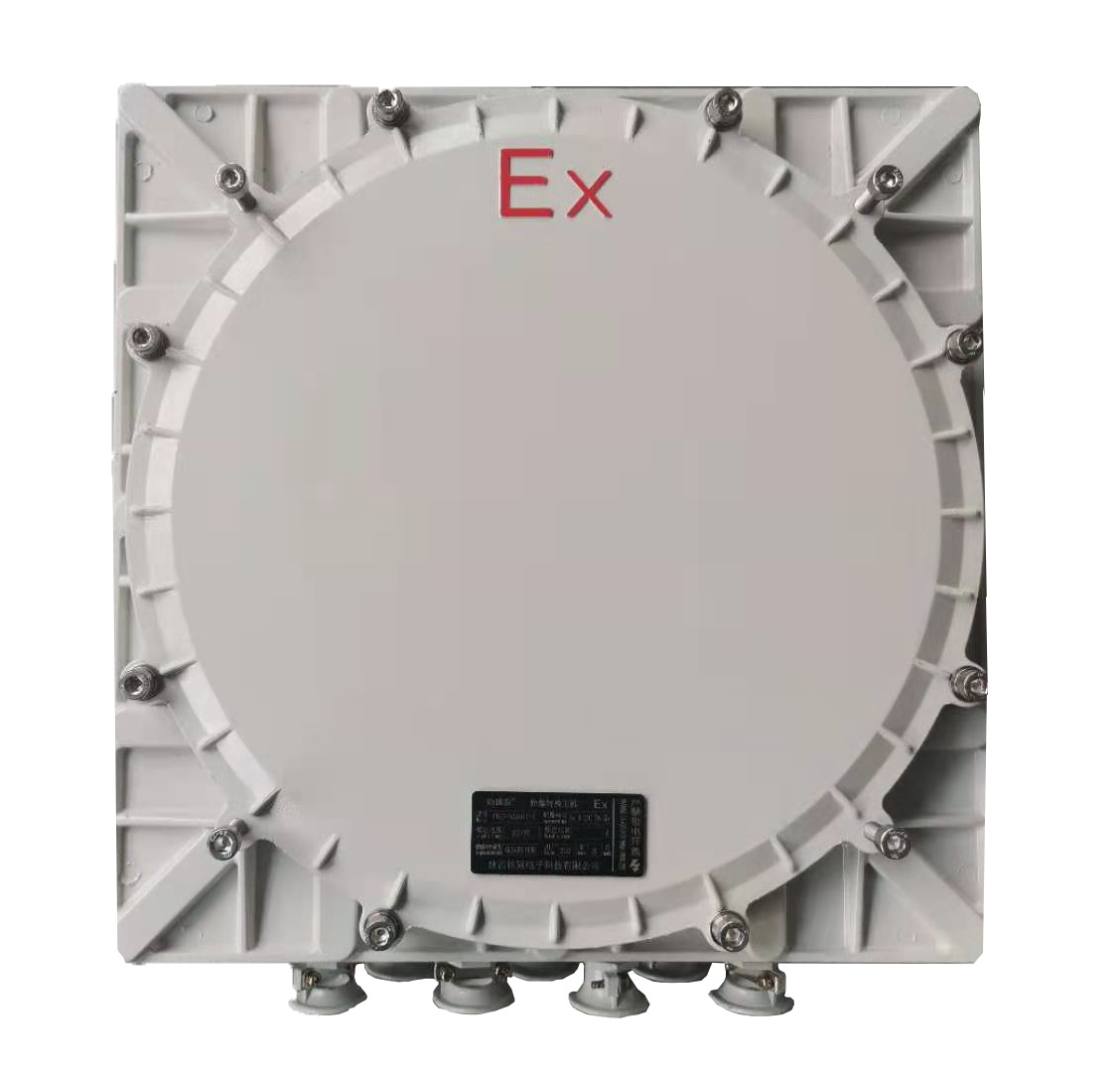

防爆轉換主機（FBJX-YA1011-Z）

內部雙層工業級結構設計。內置：光纖熔纖盒（選配）、（4G通訊模塊）選配、巡檢專用電源、巡檢控制主機、工業級交換機（選配）、漏電保護開關、防爆天線

主要技術參數如下：

1：工作電壓：9V～24VDC ±5%

2：功耗：300mA～500mA

3：指示燈： 3×LEDS ACT指示燈、ERR指示燈、POW指示燈

4：CPU：32位ARM9微處理器

5：操作系統： Linux系統，需內置WEB管理平臺

（1）WEB形式管理界面，可查詢巡檢記錄；自動刷新巡檢記錄；用戶列表；可增加新用戶

（2）可對巡檢控制主機進行設定；密碼設定；校正巡檢控制主機時間；可查詢該巡檢控制主機系統記錄

（3）可與消費、門禁系統組合成一卡通管理系統

（4）可進行遠程控制；卡/卡+密碼/密碼等多重驗證組合

（5）可遠程升級；備份；重新啟動；刪除資料

6：存貯容量：32Mbyte(可擴展1G Mbyte)

7：卡片存貯量：40000（可擴展100000）

8：脫機信息量：60,000條巡檢、事件紀錄，1,500條系統記錄

9：數據保存： FLASH保存數據，掉電不丟失:

10：通訊接口：10/100MB以太網RJ45通訊接口;選配（支持接入wifi模塊；需支持接入4G通訊模塊）

11：TCP/IP通訊協議；需支持跨局域網段、廣域網；選配（支持遠程訪問控制器的內置web平臺）

12：內置讀卡器接口： 2×Wiegend 26or34輸入、輸出格式:可接2個防爆巡查器；4×Wiegend 26or34輸入、輸出格式:可接4個防爆巡查器

13：內置輸入接口(TTL)：4×可編程I/O；輸出接口4個

14：抗靜電干擾：15KV

15：安全保護：抗雷電沖擊；輸入輸出均帶電壓動態保護；具有瞬間電壓及短路保護

16：工作溫度： -30℃-+70℃

17：工作濕度：10%-90%

18：巡檢控制主機尺寸：138 mm×114mm×27 mm

19：選配（4G模塊為工業級；每日消耗≤30M流量，每月消耗≤2GB）

20：兼容?？低暭案鲝S牌網絡攝像機、抓拍、監控

10）內嵌入空氣開關、專用電源、光纖熔纖盒

11）防爆等級EXDIICT6Gb

在線巡檢管理平臺：

鈞冠云在線巡檢系統模塊的基本功能

1：整個模塊與門禁系統、巡檢系統、在線巡檢系統、隱患管理統一結合在一個平臺，可獨立可組合

2：基于C#、.net構建，總管理賬號來分配各種不同部門權限和部門下人員的權限

3：支持私有化部署和功能定制，并提供api接口，支持二次開發

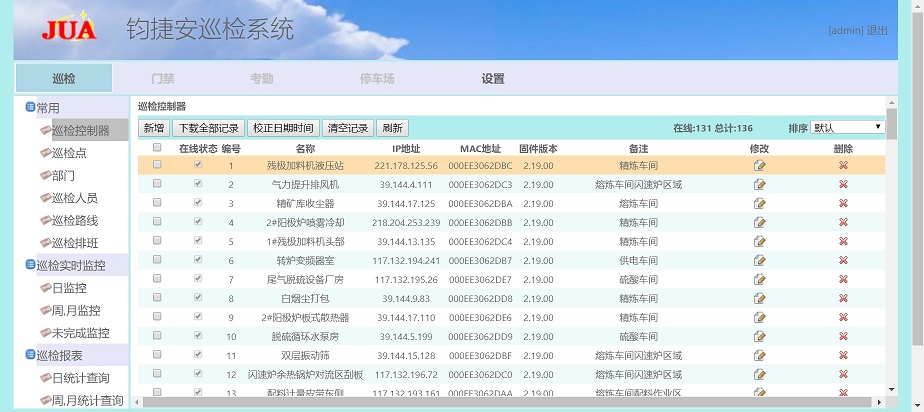

4：可增加巡檢控制主機的數量及下載全部巡檢記錄、清空控制主機巡檢記錄，校正時間等

5：可增加巡檢的設置每個巡檢控制主機可增加2-4個防爆巡查器

6：增加巡檢部門以及子部門

7：可增加巡檢人員批量修改、刪除、導入、導出、清空以及上傳人員數據到巡檢控制主機等

8：可按照部門增加巡檢路線，任何一個巡檢點可以分布在多條巡檢路線中，可對巡檢路線進行先后順序調整

9：巡檢排班可設置日計劃、循環計劃、周計劃、月計劃、次計劃、抽檢計劃、一個排班多人巡檢設置，一個排班計劃中某點只能某人巡檢等復雜設置

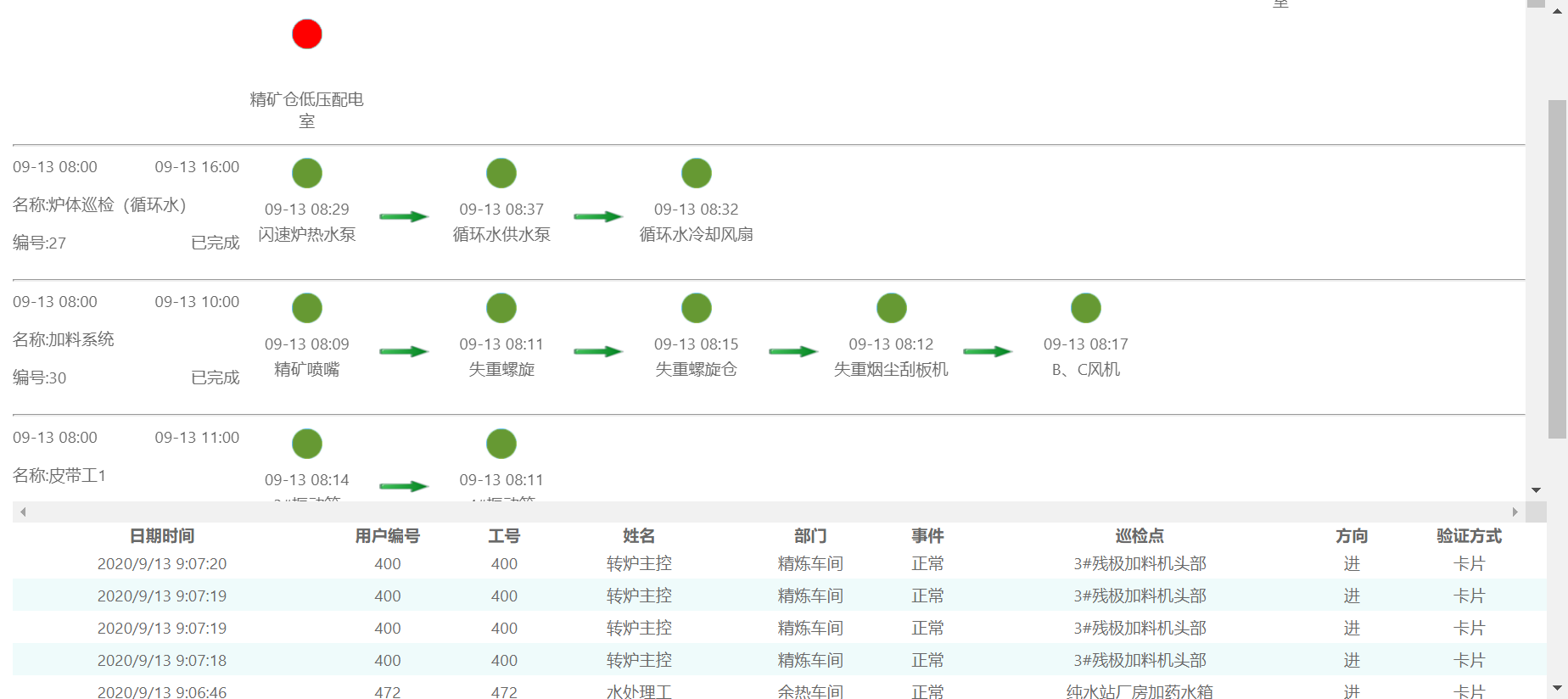

10：日監控、周月監控實時監控現場巡檢情況。紅、黃、藍、綠顏色的實時變換來表示等待巡檢、巡檢預警、已經巡檢、未巡檢的巡檢狀態，并在下方實時顯示巡檢記錄

11：未完成監控實時查詢24小時內巡檢未完成的情況

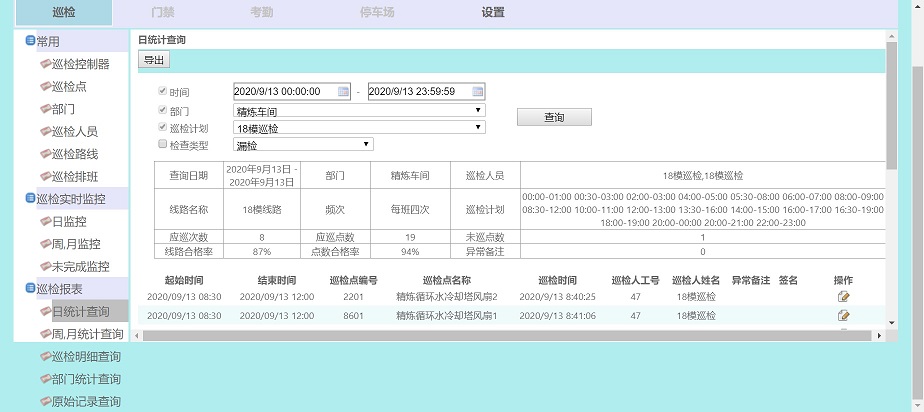

12：各種統計報表查詢；日報表、原始記錄、巡檢明細查詢、部門統計查詢等多條件查詢模式

13：周月統計查詢可查詢按周、月巡檢所生成的排班計劃，每個星期有多種顏色，來區分周幾巡檢的情況及對應其顏色的巡檢記錄

14：后臺可設置保存多少個月的巡檢記錄及數據備份功能

鈞捷安布線巡檢系統成套配置方案
